Introducción:
La conservación del patrimonio edificado requiere un equilibrio entre técnicas tradicionales y soluciones innovadoras. En este contexto, la fibra de carbono ha emergido como una alternativa eficaz para el refuerzo estructural en edificaciones históricas, ofreciendo ligereza, alta resistencia mecánica y durabilidad sin comprometer la estética original.
Este artículo explora sus aplicaciones en la consolidación de grietas en mampostería, fortalecimiento de elementos ornamentales, refuerzo de vigas y losas de concreto y/o madera, así como su uso en losas o cubiertas del tipo colonial, analizando también su viabilidad en el Rescate de Fachadas.
La fibra de carbono ha ganado relevancia en restauraciones arquitectónicas, especialmente en el refuerzo estructural de elementos dañados. Su aplicación es común en columnas de concreto armado, donde se utiliza para mejorar la resistencia y estabilidad sin alterar significativamente la estética original.
Entre sus ventajas destacan su ligereza, alta resistencia mecánica y durabilidad, lo que la hace ideal para reforzar estructuras sin añadir peso excesivo. Además, su capacidad para resistir la corrosión la convierte en una opción atractiva frente a materiales tradicionales como el acero. Sin embargo, su implementación requiere un proceso meticuloso, que incluye la preparación de la superficie, aplicación de resinas epoxi y capas de fibra de carbono, seguido de un recubrimiento protector.
En el contexto del patrimonio edificado, su uso debe ser cuidadosamente evaluado para evitar comprometer la autenticidad de los materiales originales.
1. Refuerzo Interno de Grietas en Muros de Mampostería.
Uno de los desafíos más comunes en edificaciones históricas es la presencia de grietas en muros de mampostería. Tradicionalmente, estas se corrigen con engrampado metálico y morteros específicos adecuados a la temporalidad constructiva, pero la fibra de carbono permite una alternativa menos invasiva.
Muros de mampostería dañados o agrietados
La fibra de carbono se ha utilizado para reforzar muros de mampostería, especialmente en estructuras históricas que requieren estabilidad sin alterar su apariencia. Su aplicación implica:
- Laminados o tejidos de fibra de carbono adheridos con resinas epoxi para mejorar la resistencia a esfuerzos de tracción y cortante.
- Confinamiento estructural, donde se envuelve el muro para aumentar su capacidad de carga y evitar el colapso en caso de sismos.
- Corrección de grietas, reforzando zonas debilitadas sin necesidad de reemplazar grandes secciones del muro.
Metodología Técnica
- Diagnóstico estructural: Se evalúa la profundidad y origen de las grietas mediante inspección visual y pruebas no destructivas.
- Preparación de la superficie: Se eliminan residuos y se aplica un tratamiento para mejorar la adherencia de la fibra de carbono.
- Aplicación de resina epoxi: Se impregna la fibra de carbono con resina epoxi para garantizar su integración con la mampostería.
- Colocación de la fibra: Se instalan laminados o tejidos de fibra de carbono en las zonas afectadas, asegurando su correcta fijación.
- Recubrimiento final: Se aplica un acabado compatible con los materiales originales para mantener la apariencia histórica.
Ejemplo Documentado:
En la restauración del Palacio del Segundo Cabo en La Habana, se utilizó fibra de carbono para estabilizar grietas críticas en los muros. La intervención incluyó la aplicación de morteros especiales y láminas horizontales de fibra de carbono para impedir el avance de las lesiones estructurales.
2. Consolidación de Elementos Ornamentales Deteriorados.
Las fachadas coloniales incluyen una gran variedad de mascarones, molduras y balaustres que, por su exposición al clima, pueden perder estabilidad con el tiempo. El refuerzo con fibra de carbono puede integrarse mediante:
Metodología Técnica
- Evaluación del daño estructural del elemento ornamental.
- Creación de moldes en caso de pérdida parcial, utilizando silicona y materiales compatibles.
- Aplicación interna de capas de fibra de carbono, aumentando su resistencia sin modificar su apariencia.
- Recubrimiento final con morteros similares al material original, manteniendo la textura y estética histórica.
Ejemplo Documentado:
En la Casa de la Moneda en Bogotá, se emplearon técnicas de restauración sostenible que incluyeron el refuerzo de elementos ornamentales con materiales modernos como la fibra de carbono. Esto permitió preservar la estructura sin comprometer su autenticidad.
3. Fortalecimiento de Vigas y Losas de Madera.
Losas de rollizos o vigas de madera de carga
En estructuras de madera, la fibra de carbono se ha empleado para:
- Reforzar vigas debilitadas, aumentando su capacidad de carga sin añadir peso significativo.
- Mejorar la rigidez de losas de rollizos, evitando deformaciones excesivas y prolongando su vida útil.
- Integrarse discretamente, manteniendo la estética original de la madera sin necesidad de elementos metálicos visibles.
En edificaciones con rollizos o vigas de madera de carga, la fibra de carbono se ha empleado con éxito en la rehabilitación estructural. Su aplicación implica:
Metodología Técnica
- Inspección del estado de la madera, identificando zonas debilitadas.
- Colocación de refuerzos internos con laminados de fibra de carbono para mejorar su capacidad de carga.
- Integración con resinas compatibles, reforzando la estructura sin añadir peso excesivo.
- Recubrimiento final con protectores que respeten la apariencia original, evitando alteraciones visuales.
Ejemplo Documentado:
En la Biblioteca L’Eliana en España, se utilizó fibra de carbono para reforzar vigas de madera deterioradas. La intervención permitió mejorar la estabilidad estructural sin afectar la estética del edificio.
4. Refuerzo de Losas y Cubiertas.
Las losas y cubiertas en edificaciones históricas pueden sufrir deterioro por humedad, sobrecarga y fisuras estructurales. La fibra de carbono se ha empleado en su rehabilitación con el siguiente proceso:
Metodología Técnica
- Evaluación del estado estructural: Se analiza la losa o cubierta para identificar grietas, deformaciones o pérdida de resistencia.
- Preparación de la superficie: Se limpia y se elimina cualquier material suelto para garantizar la adherencia de la fibra de carbono.
- Aplicación de resina epoxi: Se impregna la fibra de carbono con resina epoxi para mejorar su integración con la estructura.
- Colocación de refuerzos: Se instalan bandas o mallas de fibra de carbono en zonas estratégicas para mejorar la resistencia a flexión y cortante.
- Recubrimiento final: Se aplica un acabado compatible con los materiales originales para mantener la apariencia histórica.
Conclusión.
La fibra de carbono ofrece una alternativa moderna y eficiente para el refuerzo de estructuras históricas, combinando resistencia y discreción. Su aplicación en fachadas coloniales y edificaciones patrimoniales debe ser cuidadosamente evaluada para garantizar compatibilidad con los materiales originales, asegurando que su implementación respete la integridad arquitectónica. Con una metodología adecuada, su uso podría consolidarse como una herramienta clave en la preservación del patrimonio edificado.

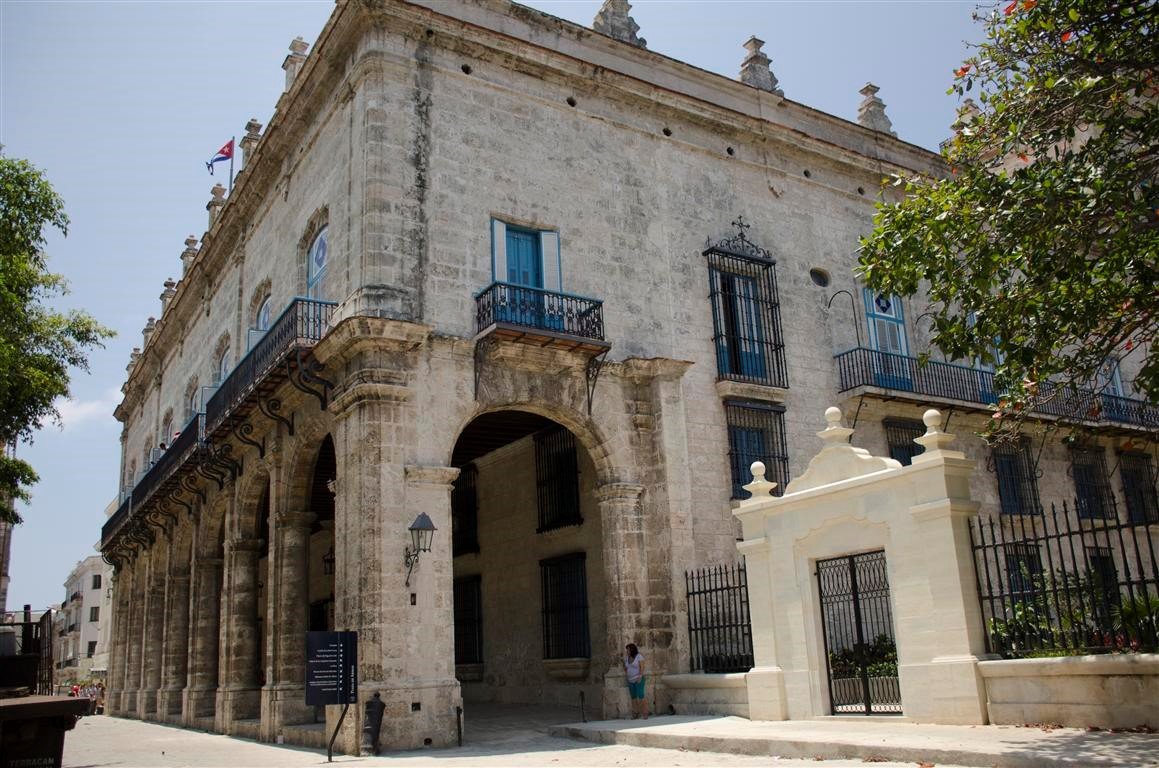

Foto: Palacio del Segundo Cabo, La Habana, Cuba.

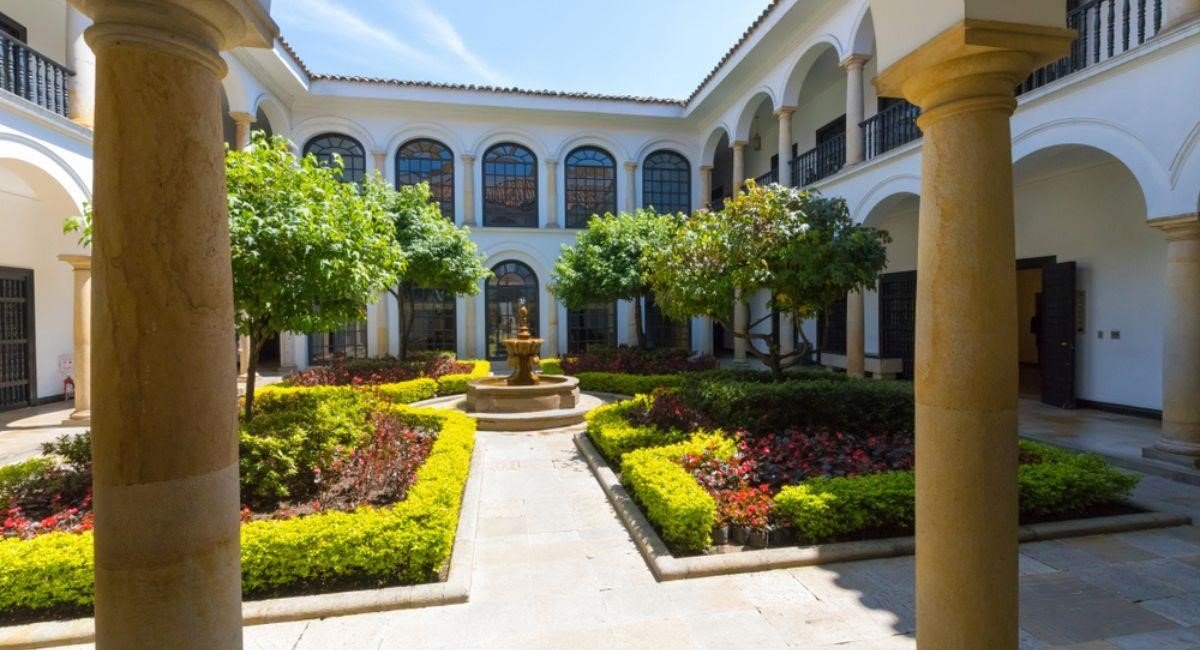

Foto: Shutterstock. Foto: Palacio de La Moneda, Bogotá, Colombia. Fuente: El Museo de la Casa de la Moneda reabrió sus puertas en el centro de Bogotá
- Fotografía en portada malla de fibra de carbono para refuerzo estructural. Fuente: HM-CFN Malla De Fibra De Carbono | Reforzamiento Estructural
